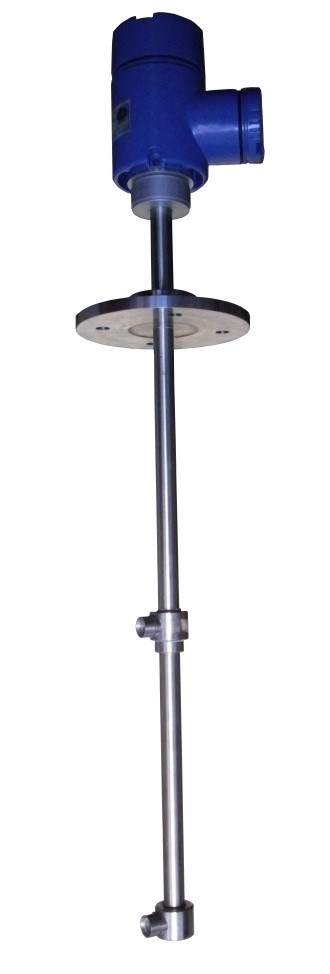

TBD5 DS1390系列液体密度变送器Inline Densimeter for Liquid
DS1390 密度变送器是一种新型差压式、在线连续测量密度的高精度仪表。由于采用进口先进的陶瓷或扩散硅敏感元件和微机技术,解决了传统差压密度计温漂大、标定难、怕粘附、漏油、笨重等难题。不锈钢外壳与防爆盒防水封装,可广泛应用于各种液体密度的连续测量。特别是在高温、强腐蚀、强粘附、水蒸气大的环境下应用。
产品特性
独特封装结构及优化电路设计,从根本上消除了传统密度变送器信号输出的干扰成份,保证了测量与输出信号的灵敏、稳定;能与记录仪、 DCS 、 PLC 及其它控制系统相连接,**限度地消除液位变化波动、安装等带来的非线性误差。可测量各种浆体介质如:泥浆、污水、酸碱等化学制剂、油、酒、牛奶等,适用于石油、化工、冶金、矿山、水利、城市和水文勘察等领域的测量和控制。
人机界面
BD5xMD变送器自带2x16 字符液晶显示驱动接口,用附带的键盘插入后即可进行各种操作和标定,无需微机。用户可以随时修改参数,或进行各种相关操作。
设置,标定过程英文窗口提示。技术人员无须查阅手册即可进行完全工作。
数据处理功能
主参数及其有关参数的专业测试模块
常用应用控制系统程序,应用系统组态功能
常用数值处理模块。可设置选择平滑处理参数,和数据平均模式(小时,定点等)
内置温度矫正模式。
历史数据记录(当天班点/365天/月/季/年)
仪表电气功能
实时时钟
1路0/4 to 20mA 模拟信号输出,可以代表线性测试信号,也可以用与模拟控制输出,信号幅度和对应数值可以任意设置;
支持IEEE1451.1 NCAP, 作为网络控制器的输入输出口;
RS232 通信接口;
RS485 远程通信接口,可以选择。速度可设置。可用于连接测控器或其它计算机通信或组织仪器网络系统;
2 路场效应对地集电极开路5V开关。用于报警驱动或开关控制。
1 路光耦合隔离电路回路开关,0-220 AC/1A。用于报警驱动或开关控制;0/4 to 20mA 模拟信号输出,可以代表线性测试信号,也可以用与模拟控制输出,信号幅度和对应数值可以任意设置;
变送器技术指标
使用环境温度 | -20 ~ 60oC |
使用环境湿度 | 0-95%RH (无结露) |
存储温度 | -51 to 125°C |
存储湿度 | 0-90%RH (无结露) |
供电 | 12/24 V DC ±20% |
总功耗: | <100mW |
防爆等级: | Ia,本安设计。可用于Class 1,Group A/B/C/D;Class II,Group E/F/G环境; |
耐候 | NEMA 7, NEMA 8, NEMA 9,NEMA 6/6p,IP67 |
尺寸 | *深浸入尺寸: 下表之L xx cm; *小侵入尺寸: 下表之S xx cm; |
安装方式 | 顶部安装,垂直水平面 |
连接方式 | PN0.25DN65 法蓝(法蓝直径185mm,螺栓孔位130,?14x4); 特殊需要可订货 |
变送器技术指标
05S30L115 | 05S60L230 | 10S30L115 | |
测试量程 | 0.6~3.000g/cm3 | 0.3~1.500g/cm3 | 1.20~6.00g/cm3 |
重复精度 | ±0.02%FS | ±0.02%FS | ±0.02%FS |
准确度 | <±1.0% | <±1.0% | <±1.0% |
响应时间 | <100ms; | <100ms; | <100ms; |
工作温度 | -40 to 85°C, max<125°C | -40 to 85°C, max<125°C | -40 to 85°C, max<125°C |
工作压力 | <0.0345, (Max <0.1) MPa | <0.0345, (Max <0.1) MPa | <0.069 (Max <0.21) MPa |
接触材料 | 316SS 或304 | 316SS 或304 | 316SS 或304 |
长期稳定性 | ±1% 1年 | ±1% 1年 | ±1% 1年 |
有效探测长度SL | 30cm | 60cm | 30cm |
**液位TL | 115cm; | 230cm; | 115cm; |
*低液位LL | 35cm; | 65cm; | 35cm; |
插入深度E | 标准:30cm; | 标准:60cm; | 标准:30cm; |
插入尺寸 | 中心f70,偏心f60 | 中心f70,偏心f60 | 中心f70,偏心f60 |
应用 | 开口容器液体密度测量 底部探头到**液位要求<115cm; 两个探头必须始终在液体中; | 开口容器液体密度测量 底部探头到**液位要求<230cm; 两个探头必须始终在液体里 | 开口容器液体密度测量 底部探头到**液位要求<115cm; 两个探头必须始终在液体里 |
密闭容器需要专门订货 | 密闭容器需要专门订货 | 密闭容器需要专门订货 |
*量程范围可以用LS调整
规格型号
TBD5 DS1390-xxS(SL)L(TL)-Exx-x
北斗星TBD5 DS1390 系列液体密度变送器,北京市北斗星工业化学研究所专业研发生产,欢迎咨询选购!
