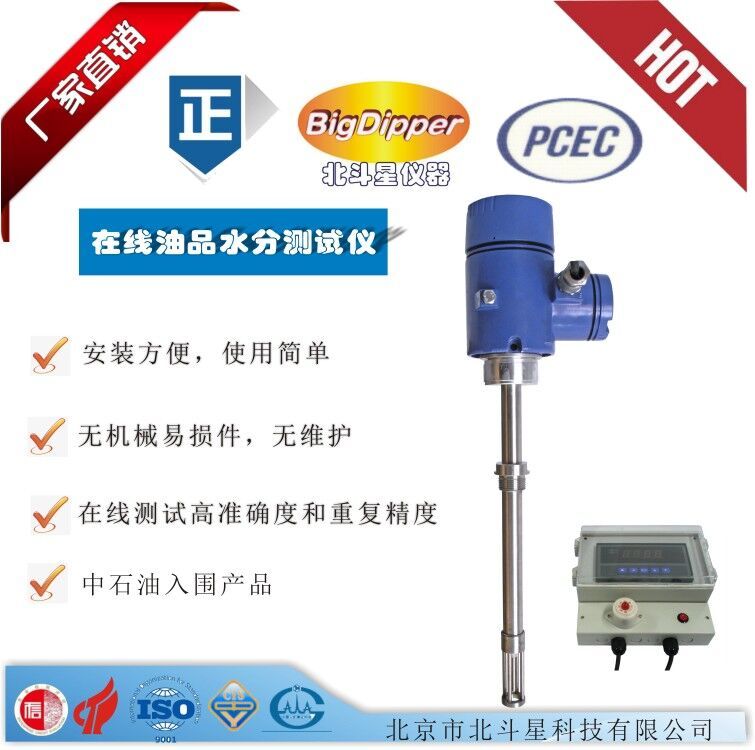

MS1204H系列流通式原油高含水分析仪
____特别应用于粘稠液体和石油高含水范围使用
特点 Advantages
全流量采样,动态性能优异,数据真实性大大提高流通性好,高黏度液体可以直接应用
全量程保持较高的灵敏度
管道安装,单井井口直接串接使用在线测试、高准确度和重复精度无机械易损部件, 无维护
具有自清洗功能
应用Application
原油高含水测试、油田井口计量
石油原油高含水分析仪技术参数 Specifications
1、技术指标
参数 | 中量程 | 全量程 | 高量程 |
量程 | 0-反相点(~70%) | 0-100.01% | 水包油段(~70-100.01%) |
误差 | ±0.5% | 油包水:±0.5%;±1%; | |
水包油: ±1%; | |||
重复精度 | ±0.1% | 油包水:±0.1%;±0.5%; | |
水包油: ±0.5%; | |||
分辨率 | 0.1% | 0.1% | 0.1% |
测试室长度: 790-1215mm |
总长: 1070-1495 mm
重量:25-64 kg
接触材料: 标准为1Cr18Ni9Ti 和聚酰亚胺。特殊要求可以订货
防爆等级: Ex ia 本安设计
耐侯性:IP56, NEMA4x
使用环境:
安全方面:Class 1,Group A/B/C/D(PL); Class II,Group E/F/G(AL);NEMA7,with BD5xM,PL; NEMA 8, with BD5xM,PL; NEMA 9, with BD5xM,AL
环境湿度:0-99%;
环境温度:商业级 c:0~50 C;普通级 m:-10~70 C;工业级 i:-20~85 C;军品级 t:-40~125 C;
应用要求:油水混合状态基本稳定; 其它液体水分/浓度测试,需要工程咨询
安装方式:逆向流动(迎着来油方向),垂直地面安装(由下至上),法蓝连接(有 3 种进出口方位结构可选:m 代表 L 式, o 代表邻式,p 代表反式)
2、传感器尺寸等参数:
No | *小通径 | Ls | Lt | Lb | 法蓝尺寸 | 重量 | ||
Min Dn | ||||||||
1 | 1 1/2” | 38 | 540 | 1060 | 150 | 165 | standard | |
2 | 2” | 50.8 | 540 | 1060 | 150 | 185 | ||
3 | 3” | 76.2 | 747 | 1262 | 185 | 200 | ||
4 | 4” | 101.6 | 954 | 1495 | 216 | 250 |
*法兰标准可订制
流体阻力系数: 流速<3 米/s 时,压头损失<0.01MPa。
3、水分仪型号:
耐候等级:按 IP 标准订货。
壳体:T001: 满足 IP65 和 0 区工作,铸铝材质。
安装连接: 法蓝标准 DN50PN1.6MPa.特殊要求可以订做。
工作温度 (样品部分):
普通型 T60 | -40℃ to 60 C | |
T120 高温型 | -40℃-120℃ | |
T200 高温型 | -40℃-200℃ |
工作压力: 1.6MPa (标准) , 特殊订货可提供<4 Mpa
量程:一般用于高量程测试,也可以用于全量程。
应用说明 Application Notice
垂直地面安装。既油流超上流动。并将变送器安装在旁路,必要时可以关闭而不影响生产。
高含水应用,设置数据处理功能里的平均功能,采取长时间平均,可以使高含水测试结果稳定一些。
如果环境温度与样品温度差异较大,或油品黏度较大时,*好采取保温措施。
如果样品温度变化频繁, (>1 C/min), *好采取恒温措施。
MS1204 传感技术对压力或流速并不敏感。但是注意压力波动往往会影响流体稳定性和乳化状态,间接影响测试精度。
矿化度/盐度是这类技术*敏感的影响因素,对含水率测试有正影响。*好的解决办法是针对样品标定。在油包水状态,含盐量的影响比较小,一般可以忽略; 但在水包油状态,水相含盐量到0.3%以上影响比较明显; 选择SCTC电导率补偿模块可以保障水相含盐量在 0.5-8%之间的测试精度。
溶解气体对精度有微小负影响,但可以忽略;如果气泡,则影响较大,相当于减少了采样体积,具体误差随含水率不同而不同。
石英砂等悬浮颗粒物含量小于 60g/L 影响基本可以忽略。负影响<(含水率*1%);
注意环境温度,特别是室外安装时,推荐选用宽温型或工业型变送器。如果还达不到要求,可以订变送器恒温器,消耗功率<50W,以保持变送器电路板正常工作(注意,这种配置可能会影响防爆等级)。
变送器上部 300mm 内保留空间,以便于维护。HT200 高温型会加长 150mm。
